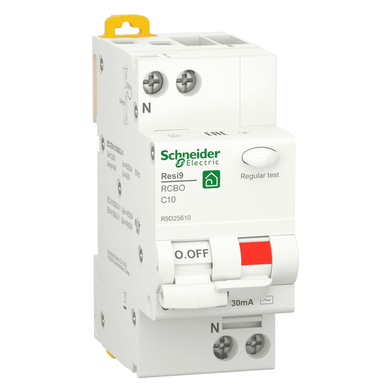

Автоматический выключатель дифференциального тока Resi9 (дифавтомат) R9D25610 предназначен для защиты от поражения электрическим током при прямом контакте в случае утечки тока на землю, а также для защиты от токов короткого замыкания и токов перегрузки.

Основные характеристики дифавтомата

• Тип сети: Однофазная.
• Рабочее напряжение: 230V~
• Количество места занимаемого на дин-рейке: 2 модуля.
• Номинальный ток: 10 А.
• Характеристика отключения: С.
• Тип чувствительности: АС (Переменный ток).
• Чувствительность к току утечки: 30 мА

Описание

Дифференциальный автомат R9D25610 относится к типу защитных устройств с типом чувствительности АС (реле чувствительно к переменному току).
Диффавтомат выполняет защитную функцию дифреле и автоматического выключателя.

Функции

• Защита людей и животных от поражения электрическим током в следствии утечки.
• Защита электрических цепей от токов короткого замыкания, от токов перегрузки и от разрыва цепи.

Подключение

Подключение к дифференциальному автоматическому выключателю Resi9 R9D25610 возможно как сверху, так и снизу.
К подключению подойдут медные кабели с монолитной жилой или же гибкие с наконечниками.
Для фиксации проводника используется шлицевая или крестовая отвертка PZ2, а момент затяжки равен 3,5 Н·м.

Дополнительные характеристики

• Рабочее напряжение: 220-230V~ 50 Гц
• Магнитный расцепитель: Кривая С.
• Напряжение изоляции (Ui): 400 В переменного тока.
• Соответствие: ГОСТ Р 51326.1-2010, ГОСТ Р 51326.2.2-99, ГОСТ 31216-2003
• Номинальная включающая и отключающая способность по дифференциальному току (IDm): 6000 А.
• Содержание вредных веществ: В соответствии с RoHS
• Тропическое исполнение (МЭК 60068-1): Степень 2 (относительная влажность 95 % при 55 °C)
• Минимальное рабочее напряжение кнопки тестирования: 187 В переменного тока.

Габаритные размеры дифавтомата Resi9 1P+N

Характеристики

• Предложение: Standart, Акция, Нужно брать!
• Серия: Resi9
• Типоразмер: Модульный
• Тип защиты: Дифавтомат
• Подключение: 1 фаза + N
• Количество полюсов: 2
• Характеристика отключения: ? C
• Тип чувствительности УЗО: ? «AC»
• Номинальный ток, А: 10
• Ток утечки: 30 mA
• Максимальный ток короткого замыкания: 6 kA
• Тип монтажа: DIN-рейка
• Тип рабочего напряжения: AC (переменный ток)
• Рабочее напряжение, V: 230
• Возможность использования соединительной шины: Да
• Тип совместимой соединительной шины: PIN (штырь)
• Возможность монтажа дополнительных принадлежностей: Нет
• Принцип работы реле: Электромеханический
• Размер на din-рейке: ? 2 модуля
