Описание

• Функциональная независимость от напряжения питания.
• Двойные зажимы(болтовой/хомутной) сверху и снизу.
• Красно-зеленый индикатор положения контактов.
• Подходит для использования со стандартными люминесцентными лампами с электронным балластом или без него (обычно до 20 штук на линии).
• Подключение к сети с любой стороны.
• Полный ассортимент аксессуаров для дополнительного монтажа.
• 4-полюсное устройство может также быть использовано для 2- и 3-полюсных подключений.
• Подключение с произвольной стороны (сверху/снизу) .
• Класс селективности: 3.
• Количество полюсов: 3+N.
• Условный ток отключения: IΔn 30 мА.
• Номинальный ток: 63 A.
• Тип чувствительности: АС (чувствительность к переменному дифференциальному току).
• Номинальная отключающая способность: 6 кА .

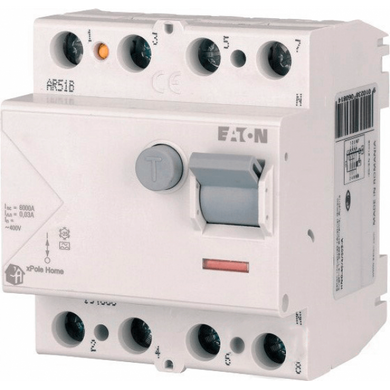

Назначение и область применения УЗО HNC серии xPole Home

Размеры 4-полюсного УЗО HNC xPoleHome

Схема подключения устройства

Размеры 4-полюсного УЗО HNC xPoleHome

Схема подключения устройства

Альтернативное подключения 4-полюсных дифреле HNC

Запрещенная схема подключения

Характеристики

• Предложение: Standart
• Серия: xPole Home
• Расцепитель: Электромагнитный
• Тип устройства: Дифреле
• Подключение: 3 фазы + N
• Количество полюсов: 4
• Тип чувствительности УЗО: ? «AC»
• Номинальный ток, А: 63
• Ток утечки: 30 mA
• Максимальный ток короткого замыкания: 6 kA
• Тип монтажа: DIN-рейка
• Тип рабочего напряжения: AC (переменный ток)
• Возможность использования соединительной шины: Да
• Возможность монтажа дополнительных принадлежностей: Да
• Размер на din-рейке: ? 4 модуля
