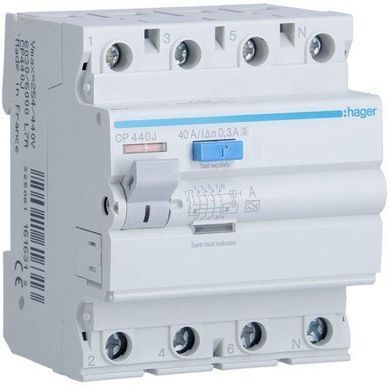

Селективный противопожарный выключатель дифференциального тока CP440J производства Hager (Германия) предназначен для защиты от утечки электрического тока и контроля состояния изоляции. Селективное (избирательное) – S. Основные данные дифреле CP440J (Hager): – Цепь: трехфазная. – Чувствительность (ТИП) : A S – Номинальный ток: 40А – Ток утечки: 300mA (0,3А). – Подключение: винтовое. – Ширина модуля: 4. Дополнительные данные: – Посадочное место: стандартная дин-рейка (35мм). – Расчетное напряжение: 230/400В~ +6%, 50/60 Гц. – Приспособлены для последующей установки дополнительных устройств. – Возможен одиночный демонтаж с системы фазных шин. – С удобными для монтажа клеммами Bi-Connect. – Защита от прикосновения. Селективное устройство защитного отключения CP440J A S В сравнении с обычным дифреле, селективное дифреле CP440J характеризуется параметрами срабатывания, с задержкой на несколько периодов напряжения и выдерживают импульсы тока до 5000 А. Задержка на отключение у реле составляет 4 мсек. Задержку на отключение данное селективное реле может производить избирательно по отношению к включенным дальше в цепи УЗО обычного типа. Благодаря этому селективное УЗО CP440J может использоваться как вводное УЗО (главное). Для соблюдения оптимальной селективности при каждом уровне тока утечки чувствительность включенных далее по цепи УЗО должно составлять 30 или 10 мА. Подключение: Многожильные проводники: 16 мм². Монолитные проводники: 25 мм². Назначение устройства защитного отключения (Hager CP440J) Устройства защитного отключения, в том числе дифреле CP440J, были разработаны для защиты людей, животных от поражения током при прямом или непрямом контакте до электрического оборудования, которое находится под напряжением. Так как УЗО CP440J контролирует ток утечки, его можно также использовать для контроля состояния изоляции, тем самым, обеспечивая дополнительную защиту от пожара. Принцип действия Дифференциальное реле CP440J является электромагнитным устройством, имеет магнитную цепь в виде кольцевого сердечника, по которому проходит течение основного тока. Вторичная обмотка питает реле. При возникновении на стороне потребителя тока утечки векторное равновесие нарушается, и по измерительной обмотке начинает протекать ток, пропорциональный току утечки и реле срабатывает. Функция дифференциального реле может быть встроенной в автоматический выключатель такие устройства называются дифференциальными автоматическими выключателями (дифавтоматами).
