Технические характеристики ZUBR D6 red

Категория продукции:

Реле напряжения

Ток, А:

3х50

Способ монтажа:

На DIN-рейку

Количество фаз:

3 ф. (230/380 Вольт), 1 ф. (230 Вольт)

Термозащита:

Есть

TrueRMS:

Есть

Проф. задержка отключения:

Есть

Нижний предел напряжения:

120-210 В

Верхний предел напряжения:

220-280 В

Номинальная мощность нагрузки:

3 x 13 900 ВА

Время отключения нагрузки при снижении напряжения:

0,1-10,0 с (>120 В), не более 0,04 с (<120В)

Время отключения нагрузки при превышении напряжения:

не более 0,04 с

Время задержки включения нагрузки:

3-600 с

Перекос (асимметрия) фаз:

10-80 В

Время отключения при перекосе фаз:

0-30 с

Напряжение питания:

3 х 100–420 В ~ 50 Гц

Масса:

0,43 кг ±10%

Габаритные размеры (Ш х В х Г):

106 х 85 х 66 мм

Количество коммутаций под нагрузкой, не менее:

10 000 циклов

Количество коммутаций без нагрузки, не менее:

500 000 циклов

Степень защиты по ГОСТ 14254:

IP20

Мощность, ВА:

больше 10 000

Комплект поставки:

реле - 1 шт, гарантийный талон, инструкция и техпаспорт - 1 шт, упаковочная коробка - 1 шт



Два режима работы

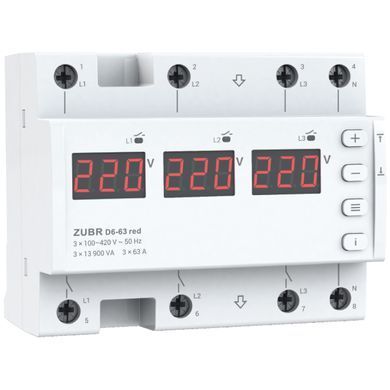

Реле напряжения ZUBR D6 red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме ZUBR D6 red можно использовать вместо трех однофазных реле!

В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!

Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.

Выгодное решение и 6 модулей в щите

Финансово ZUBR D6 red выгоднее, чем три однофазных реле напряжения. К тому же оно компактное и занимает 6 стандартных модулей в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Точность измерения и профессиональная модель выключения нагрузки

ZUBR D6 red использует метод измерения напряжения в сети — True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.

Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Безопасность и комфорт в пользовании

Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С. Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле. Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы. Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз, экран будет мигать.

Дополнительная безопасность защищаемого оборудования

В ZUBR D6 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:

регулируемое максимальное количество срабатываний защиты подряд;   регулируемый гистерезис по напряжению.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).
