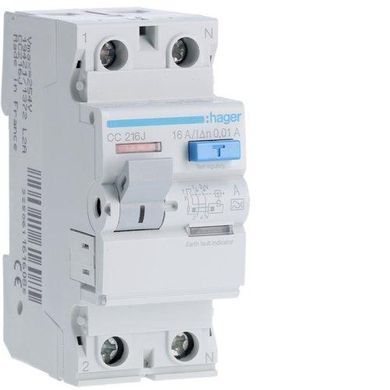

Пристрій захисного відключення CCA216D (УЗО, дифреле) застосовується для однофазних мереж: 2-полюсне, 6кА 16А 10мА.
Даний диференціальний вимикач відноситься до пристроїв захисного відключення типу A згідно з DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11).
Призначений вимикач для захисту людей та тварин від струмів витоку. Реле зі струмом витоку 10мА рекомендується до встановлення на лінії живлення з підвищеними вимогами до безпеки, наприклад, вологі приміщення, джакузі та гідромасажні ванни, дитячі кімнати та ін.
Дифреле оснащено Bi-Connect клемами знизу, зовнішньою синьою кнопкою тестування та індикатором струму ушкодження.
Підходить для дооснащення додатковим обладнанням (сигнальним контактом, блок-контактом, розчеплювачем, блокуючим пристроєм та ін.).
ПЗВ CCA216D має клеми підключення із захистом від вставки проводів та можливість маркування безпосередньо на пристрої.

Основні параметри:

Тип пристрою: вимикач диференціального струму.
Тип захисту від диференціального струму: A
Підключення: 1P+N
Номінальний струм: 16 А
Номінальний струм витоку Idn: 10 мА
Кількість модулів: 2
переріз з'єднання входу та виходу з гвинтами, з гнучким проводом: 1-16 мм².
Робоча температура: -25-40 °C
Виробник: Hager
Артикул: CCA216D

Про основні параметри

• Номінальний струм : Струм, який диференціальний вимикач може постійно підтримувати. Цей вимикач розрахований на максимальний струм до 16А.
• Кількість полюсів : Визначає призначення для однофазних або багатофазних споживачів. Наприклад, диференціальний вимикач CCA216D має 2-полюси і це означає, що він здатний відключати в 1 фазній мережі 2 полюси, тобто фазу і нейтральний провідник одночасно.
• Струм витоку (диференціальний струм): — Це значення струму, на яке реагує реле і відключає ланцюг — бувають моделі з різними параметрами: 10 або 30, 100, 300, 500 мА.
  Залежно від цих параметрів пристрої діляться на: протипожежні реле (зі струмом витоку на 100, 300, 500 мА) і реле які призначені для захисту людини (10 або 30 мА).
  Дане дифреле CCA216D має показник струму витоку 10мА (0,01А), що є достатнім для захисту людини від ураження електричним струмом за безпосереднього дотику до струмоведучих частин.
• Тип захисту : Побутові диференціальні вимикачі поділяються на типи чутливості: А, АС, HI, AS (селективні), F, B.
  Захисні пристрої типу «AC» здатне захистити тільки від синусоїдального змінного струму, а пристрої типу «A» захистять від постійного пульсуючого і від синусоїдального змінного струму.
  Диференціальний вимикач CCA216D є сучасним реле і за своєю чутливістю належить до пристроїв захисного відключення типу А. Детальніше про ці типи ПЗВ можна почитати тут.

Причини витоку струму

Основними причинами виникнення струму витоку є: пошкодження ізоляції електроустановок та нульових робочих провідників внаслідок перегріву або механічних порушень.
Також причиною витоку струму може бути порушення контактних з'єднань нульових робочих провідників.

Характеристики

• Пропозиція: Standart, Premium, Professional
• Серія: CCA
• Виконання: Модульний
• Тип пристрою: Дифреле
• Підключення: 2P
• Кількість полюсів: 2
• Тип чутливості ПЗВ: ? «A»
• Номінальний струм, А: 16
• Струм витоку: 10 mA
• Максимальний струм короткого замикання: 6 kA
• Тип робочої напруги: AC (змінний струм)
• Робоча напруга, V: 230
• Можливість використання сполучної шини: Так
• Тип сумісної з'єднувальної шини: FORK (вилка)
• Можливість монтажу додаткового приладдя: Так
• Номінальна напруга ізоляції: 500V
• Принцип роботи реле: Електромеханічний
• Розмір на din-рейці: ? 2 модуля
• Номінальна витримувана імпульсна напруга, (Uimp): 4kV
• Місце встановлення: DIN-рейка
• Вага, кг: 0,180
• Гарантія: 1 рік
• Сертифікати: Сертифікація CE — європейська відповідність., Сертифікація VDE, Сертифікація OVE, EAC
