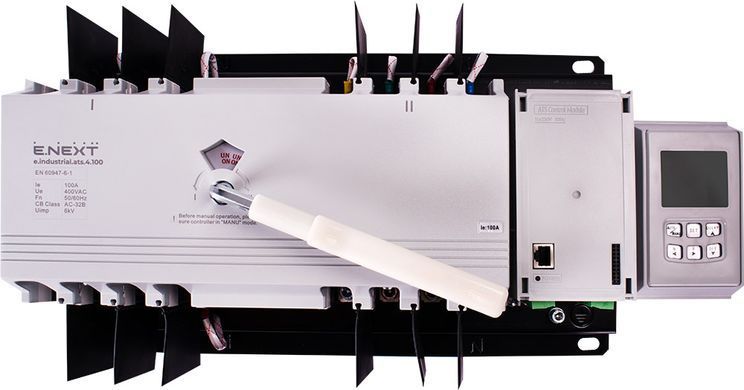

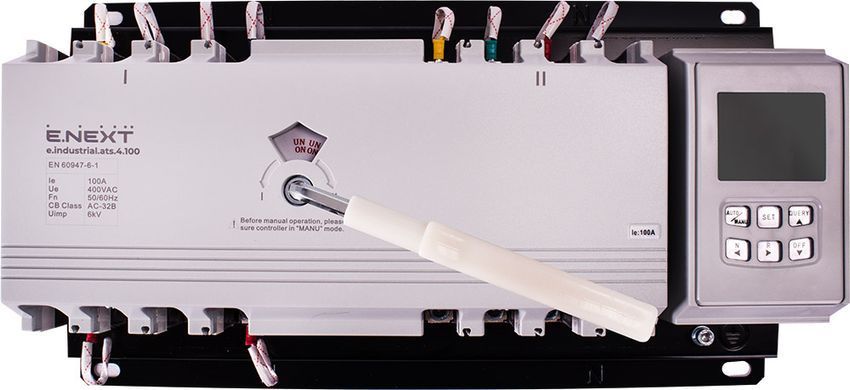

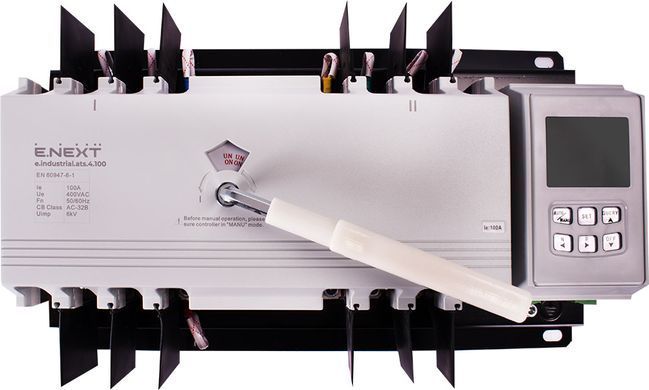

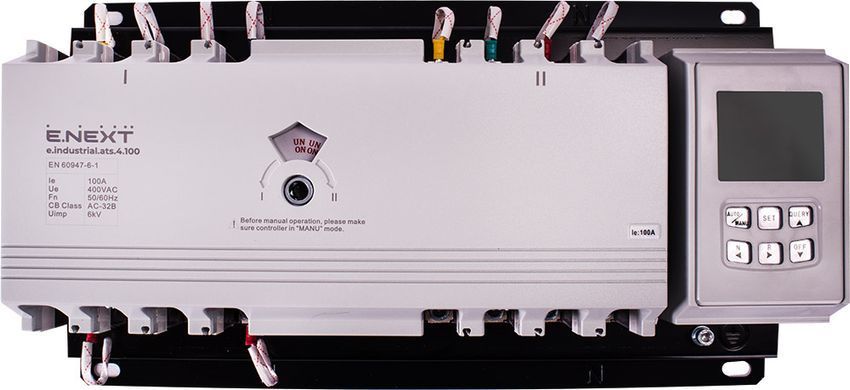

Пристрій АВР E.Next e.industrial.ats.4.100 призначений для автоматичного перемикання на резервне живлення електричних 3-фазних ланцюгів змінного струму напругою до 400 В та частотою 50 Гц.
Пристрій автомати́чний ввід резе́рву (АВР) E.Next e.industrial.ats.4.100 побудований на базі силових автоматичних вимикачів з номінальними струмами до 100А та наділений широкими функціональними можливостями:
- Захист від надструмів.
- Захист від неповнофазного режиму мережі.
- Захист від обриву нуля.
- Налаштування захисту від зниженої напруги в діапазоні від 160 до 200 В.
- Налаштування захисту від перенапруги в діапазоні від 240 до 290 В.
- Регулювання затримки перемикання між вводами від 0 до 180 с.
- Вхід та вихід до системи пожежної сигналізації.
- Виходи для підключення індикаторів.
- Сигнал для запуску генератора з можливістю налаштування затримки подачі.
- Можливість налаштування часу переходу з основного джерела живлення на резервне та навпаки.
Технічні характеристики
- Режими роботи: автоматичний/ручний
- Номінальна робоча напруга, В: 230/400
- Діапазон вимірювання напруги, В: 40-300
- Діапазон робочих напруг приводу, В: 150-300
- Резервне живлення контролера, В: 15-30 DC
- Номінальні струми, А: 100
- Контроль: обрив фази, обрив нуля, коливання напруги, перевантаження
- Затримка перемикання на резервне джерело: регульована 0-180 с
- Затримка повернення на основне джерело: регульована 0-180 с
- Діапазон регулювання уставки спрацювання при низькій напрузі, В: 160-200
- Діапазон регулювання уставки спрацювання при підвищеній напрузі, В: 240-290
- Управління генератором: «сухий» перекидний контакт
- Зв’язок із протипожежною системою: так
Артикул для заказа: E.Next e.industrial.ats.4.100
Принцип роботи
Пристрій АВР E.Next e.industrial.ats.4.100 має два входи трифазного живлення, одне «Основне», наприклад, лінія живлення від міської мережі та інше «Резервне», наприклад, живлення від генератора.
У разі виникнення аварійних ситуацій в «Основній» мережі живлення, живлення навантаження від такого джерела є неприпустимим та виникає необхідність переходу на інший – «Резервний» джерело живлення, на який, у цьому випадку, автоматично або в ручну переключить АВР.
Автоматичний режим
У автоматичному режимі: ввід №1 є пріоритетним (основним) джерелом живлення навантаження, ввід №2 - резервним. У разі виникнення аварійної ситуації на основному вводі, пристрій АВР вимикає автоматичний вимикач вводу №1 та вмикає автоматичний вимикач вводу №2. Важливо, що перемикання відбувається через положення 0 - це унеможливлює одночасну подачу живлення від двох вводів.
У випадку, коли відбулася аварійна ситуація на вводі №1, а живлення на вводі №2 немає - пристрій подає сигнал на запуск генератора і після появи живлення від нього - виконує перемикання.
Після відновлення живлення на основному вводі, після закінчення відліку встановленої затримки, пристрій перемикає живлення навантаження з вводу №2 на ввід №1.
Ручний режим
У ручному режимі: перемикання між вводами №1 та №2 може відбуватися за допомогою рукоятки управління, а у випадку e.industrial.ats, окрім рукоятки - кнопками на панелі управління.
Подключение
Комплектація

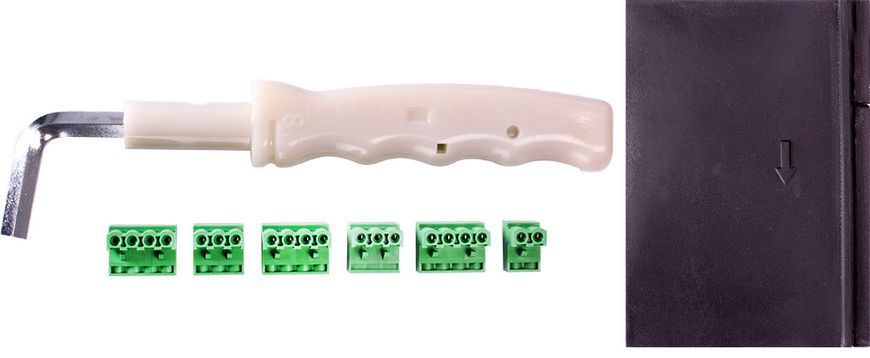

До комплекту поставки входить:
- Пристрій АВР на 100А (Код: i088002 / e.industrial.ats.4.100) — 1 шт.
- Набір ґвинтів для кріплення пристрою на панель — 1 комплект.

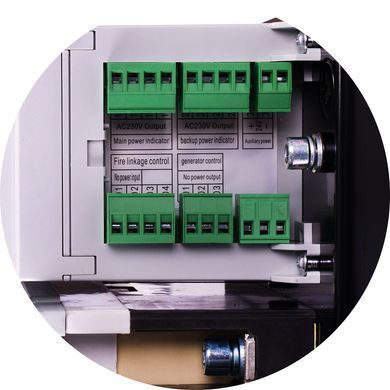

- Набір клем для підключення вторинних кіл — 1 комплект.
- Інструкція з експлуатації — 1 шт.
За замовчуванням в пристрої АВР встановлені чотириполюсні автоматичні вимикачі с параметрами спрацювання на струм до 100 А.
Характеристики
- Тип перемикання: Ручний, Автоматичний
- Мережа: 3 фази + N
- Тип — схема роботи: l-0-ll
- Тип вхідної мережі: 3 фази + N (400V)
- Вихід: 3 фази
- Особливість: Можливість ручного перемикання, Автоматичне перемикання, Контроль напряжения, Функція керування
- Кількість полюсів: 4
- Номінальна комутаційна
здатність, А: 100 - Монтаж: Монтажна плата
- Призначення: Промислове
- Мережа: 3 — фази
- Основні функції реле: Контроль напруги, Контроль обриву фаз, Затримка спрацьовування, Обрив нейтрали, Тепловий захист
- Місце встановлення: У електрощиток
- Нижня межа відключення (Umin), V: 160
- Верхня межа відключення (Umах), V: 290
- Номінальна напруга, V: 230, 400
- Контакт: 1ПК
- Гарантія: 1 рік
