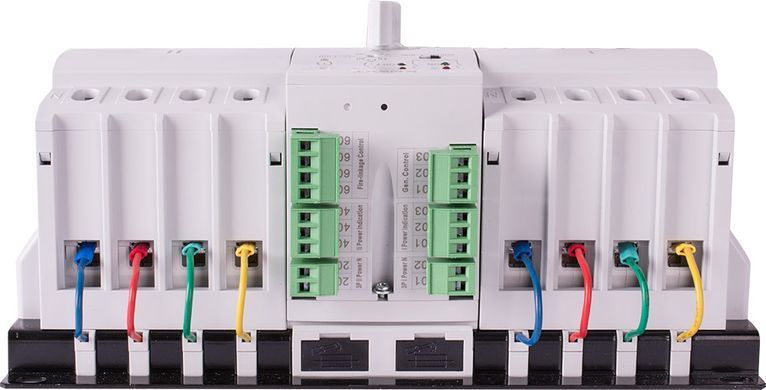

Пристрій АВР модульний E.Next e.pro.ats.4.63 призначений для автоматичного перемикання на резервне живлення електричних 3-фазних ланцюгів змінного струму напругою до 400 В та частотою 50 Гц.

Пристрій автомати́чний ввід резе́рву (АВР) E.Next e.pro.ats.4.63 побудований на базі силових автоматичних вимикачів з номінальними струмами до 63А та наділений широкими функціональними можливостями:

• Захист від надструмів.
• Захист від неповнофазного режиму мережі.
• Захист від обриву нуля.
• Налаштування захисту від зниженої напруги в діапазоні від 160 до 200 В.
• Налаштування захисту від перенапруги в діапазоні від 240 до 290 В.
• Регулювання затримки перемикання між вводами від 0 до 180 с.
• Вхід та вихід до системи пожежної сигналізації.
• Виходи для підключення індикаторів.
• Сигнал для запуску генератора з можливістю налаштування затримки подачі.
• Можливість налаштування часу переходу з основного джерела живлення на резервне та навпаки.

Технічні характеристики

• Режими роботи: автоматичний/ручний
• Номінальна робоча напруга, В: 230/400
• Діапазон вимірювання напруги, В: 40-300
• Діапазон робочих напруг приводу, В: 150-300
• Резервне живлення контролера, В: 15-30 DC
• Номінальні струми, А: 63
• Контроль: обрив фази, обрив нуля, коливання напруги, перевантаження
• Затримка перемикання на резервне джерело: регульована 0-180 с
• Затримка повернення на основне джерело: регульована 0-180 с
• Діапазон регулювання уставки спрацювання при низькій напрузі, В: 160-200
• Діапазон регулювання уставки спрацювання при підвищеній напрузі, В: 240-290
• Управління генератором: «сухий» перекидний контакт
• Зв’язок із протипожежною системою: так

Артикул для заказа: E.Next e.pro.ats.4.63

Принцип роботи

Автоматичний режим

У автоматичному режимі:  ввід №1 є пріоритетним (основним) джерелом живлення навантаження,  ввід №2 - резервним. У разі виникнення аварійної ситуації на основному вводі, пристрій АВР вимикає автоматичний вимикач вводу №1 та вмикає автоматичний вимикач вводу №2. Важливо, що перемикання відбувається через положення 0 - це унеможливлює одночасну подачу живлення від двох вводів.
У випадку, коли відбулася аварійна ситуація на вводі №1, а живлення на вводі №2 немає - пристрій подає сигнал на запуск генератора і після появи живлення від нього - виконує перемикання.
Після відновлення живлення на основному вводі, після закінчення відліку встановленої затримки, пристрій перемикає живлення навантаження з вводу №2 на ввід №1.

Ручний режим

У ручному режимі: перемикання між вводами №1 та №2 може відбуватися за допомогою рукоятки управління, а у випадку e.industrial.ats, окрім рукоятки - кнопками на панелі управління.

Подключение

Комплектація

1. Пристрій АВР модульний на 63А (Код: p060001 / e.pro.ats.4.63) — 1 шт.
2. Набір ґвинтів для кріплення пристрою на панель — 1 комплект.
3. Набір клем для підключення вторинних кіл — 1 комплект.
4. Інструкція з експлуатації — 1 шт.

За замовчуванням в пристрої АВР встановлені чотириполюсні автоматичні вимикачі с параметрами спрацювання на струм до 63 А.

Характеристики
- Тип перемикання: Ручний, Автоматичний

• Мережа: 3 фази + N
• Тип — схема роботи: l-0-ll
• Тип вхідної мережі: 3 фази + N (400V)
• Вихід: 3 фази
• Особливість: Можливість ручного перемикання, Автоматичне перемикання, Контроль напряжения
• Кількість полюсів: 4
• Номінальна комутаційна
  здатність, А: 63
• Монтаж: Din-рейка
• Призначення: Промислове
• Мережа: 3 — фази
• Основні функції реле: Контроль напруги, Контроль обриву фаз, Затримка спрацьовування, Обрив нейтрали, Тепловий захист
• Місце встановлення: У електрощиток
• Нижня межа відключення (Umin), V: 160
• Верхня межа відключення (Umах), V: 290
• Номінальний струм комутації, А: ? 63
• Номінальна напруга, V: 230, 400
• Контакт: 1ПК
• Гарантія: 1 рік
